弹簧不是画出来的，是算出来的——Creo 参数化变径弹簧实操

一根弹簧的价值不在它长什么样，在于你能多快把它改成另一个样子。

一、开篇：弹簧是最典型的“重复劳动”

弹簧这东西，看着简单，画起来恶心。

一根普通的压缩弹簧，手画的路子是：画一条螺旋线 → 两端切平 → 加支撑圈 → 扫描线径。画一根十分钟，不算慢。

问题出在改的时候。

客户说“高度从 80 改成 100”，你得重新算圈数、重新画螺旋、重新切平。改完发现“线径也要从 2 改成 2.5”，刚才那套再来一遍。如果还是变径弹簧——大端直径和小端直径不一样——那螺旋线都不是等径的，手画基本等于重做。

一根弹簧，七个尺寸决定一切：

七个数字，决定一根弹簧。 那为什么要用手画？这七个数字应该直接变成模型的输入。

这篇就是把这七个数字，变成一个改完自动重生成的参数化模型。

二、先想清楚：这根弹簧由哪三段组成

动手之前先拆几何。一根带支撑圈的变径弹簧，沿着高度方向其实是三段：

支撑圈为什么螺距等于线径？ 因为支撑圈是“并紧”的——弹簧两端要磨平当支撑面，那一小段是死圈，圈与圈挨着。挨着的最小间距就是线径本身。所以它的总高 = 圈数 × 线径。

拆成三段之后，每段都是一条可以用公式写出来的空间曲线。Creo 里正好有个功能叫「来自方程的曲线」。

三、第一步：用 Creo「程序」把参数暴露出来

Creo 有个被严重低估的功能：Pro/PROGRAM（中文界面里叫「程序」）。它不是写代码，是给模型开一个“参数入口”。

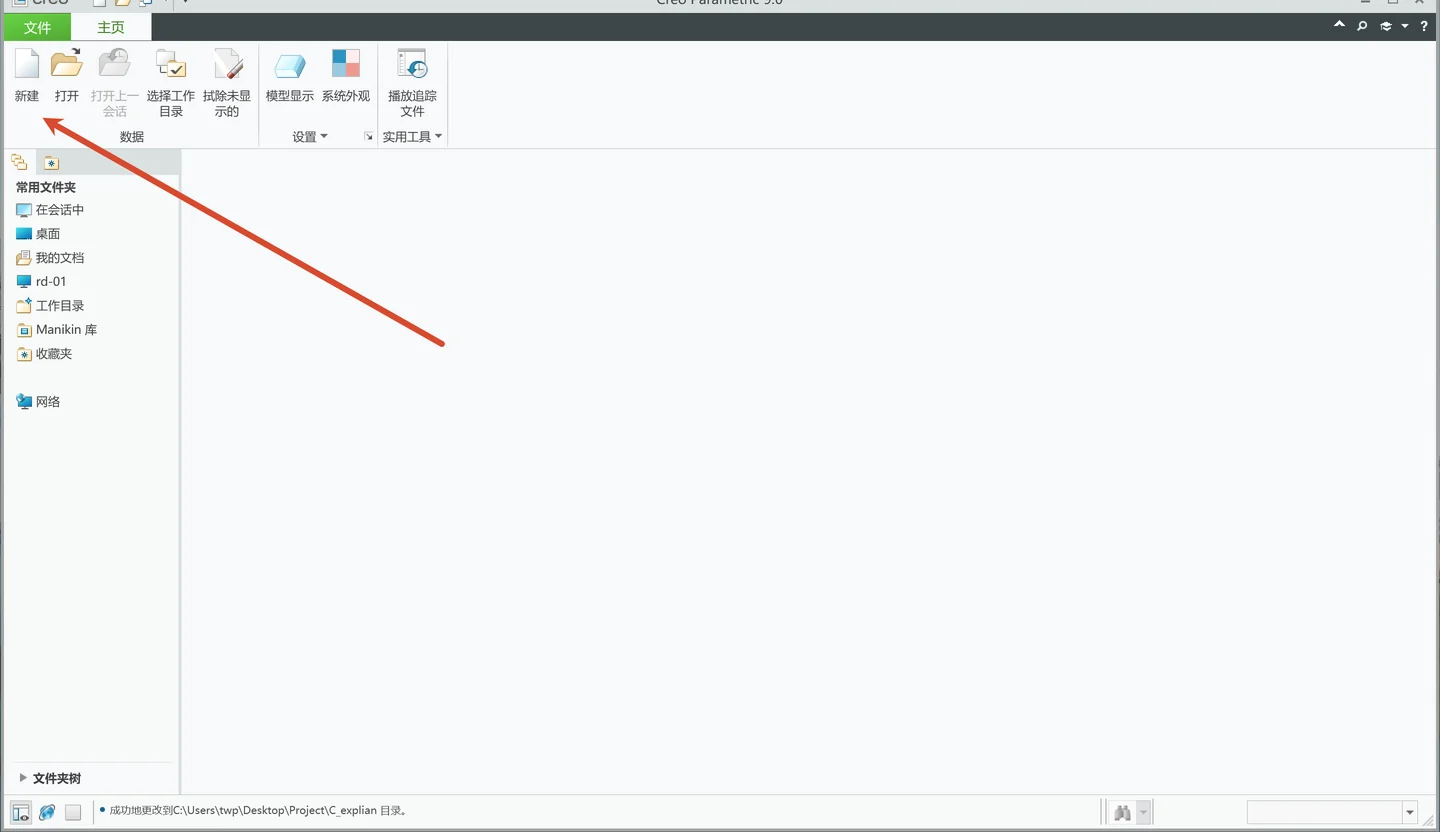

先用默认模板新建一个零件：

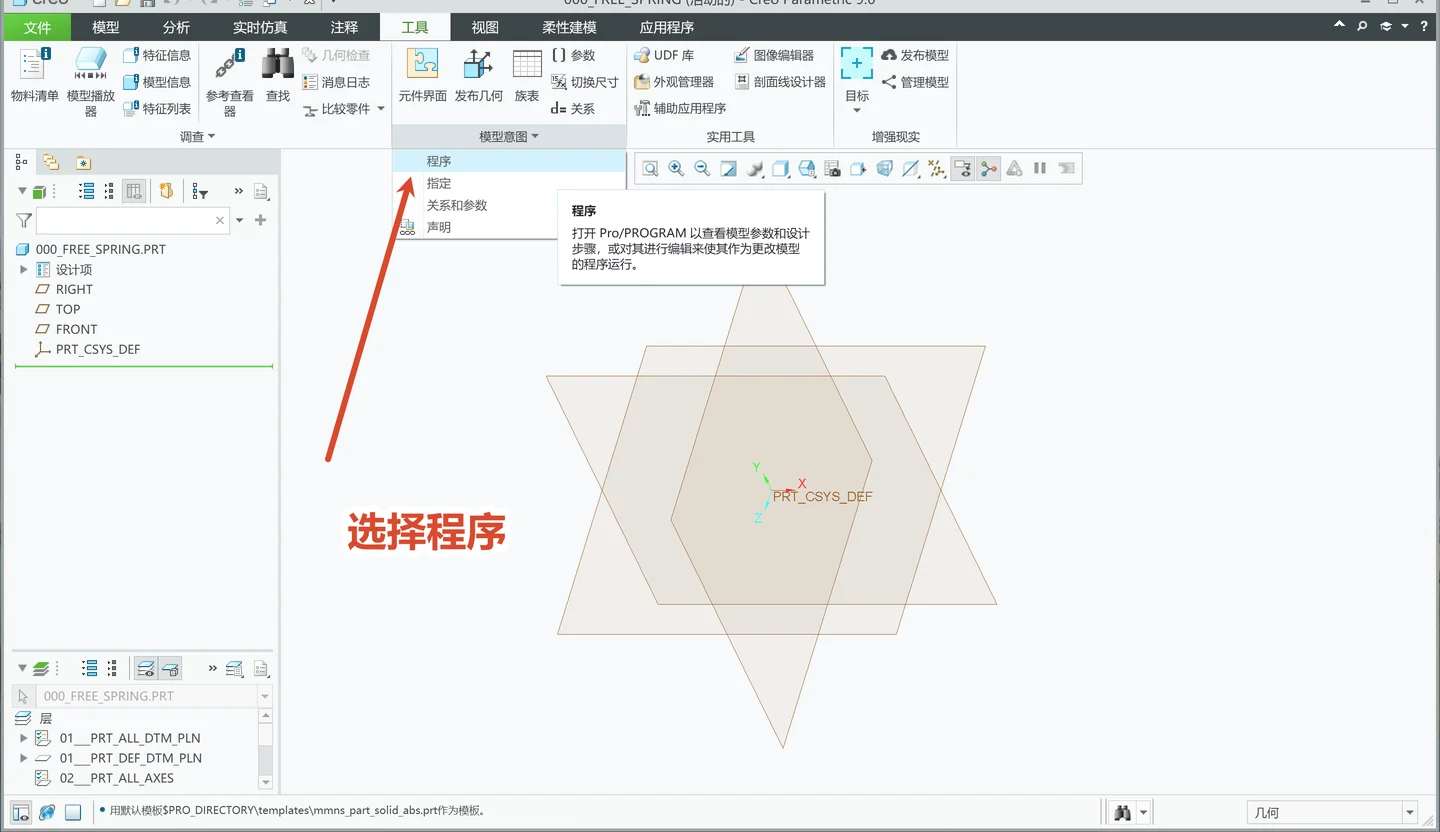

然后在「工具」选项卡里找到「程序」：

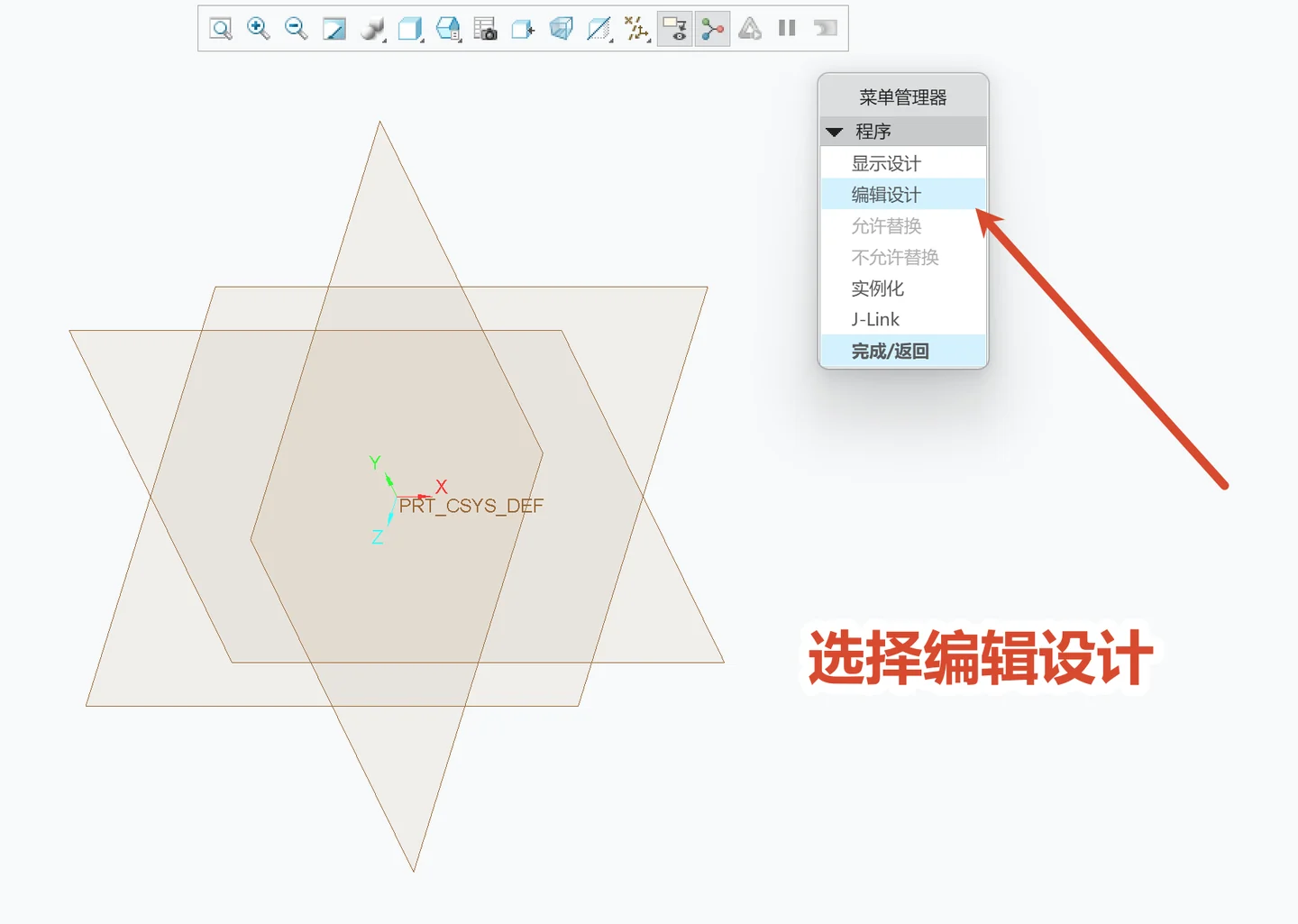

点进去，菜单管理器里选「编辑设计」：

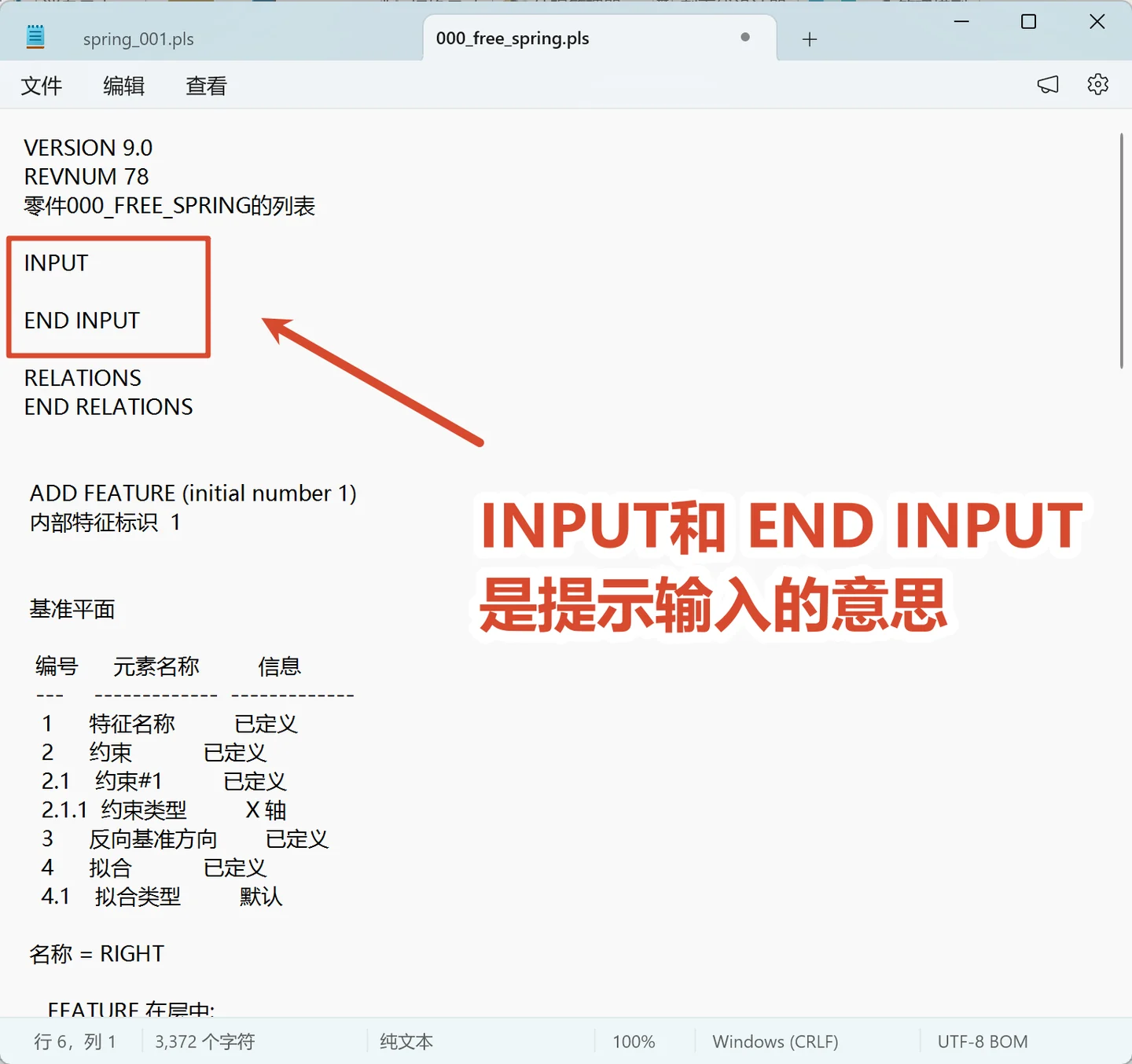

打开的 .pls 文件长这样，里面已经有 INPUT 和 END INPUT 两个空壳：

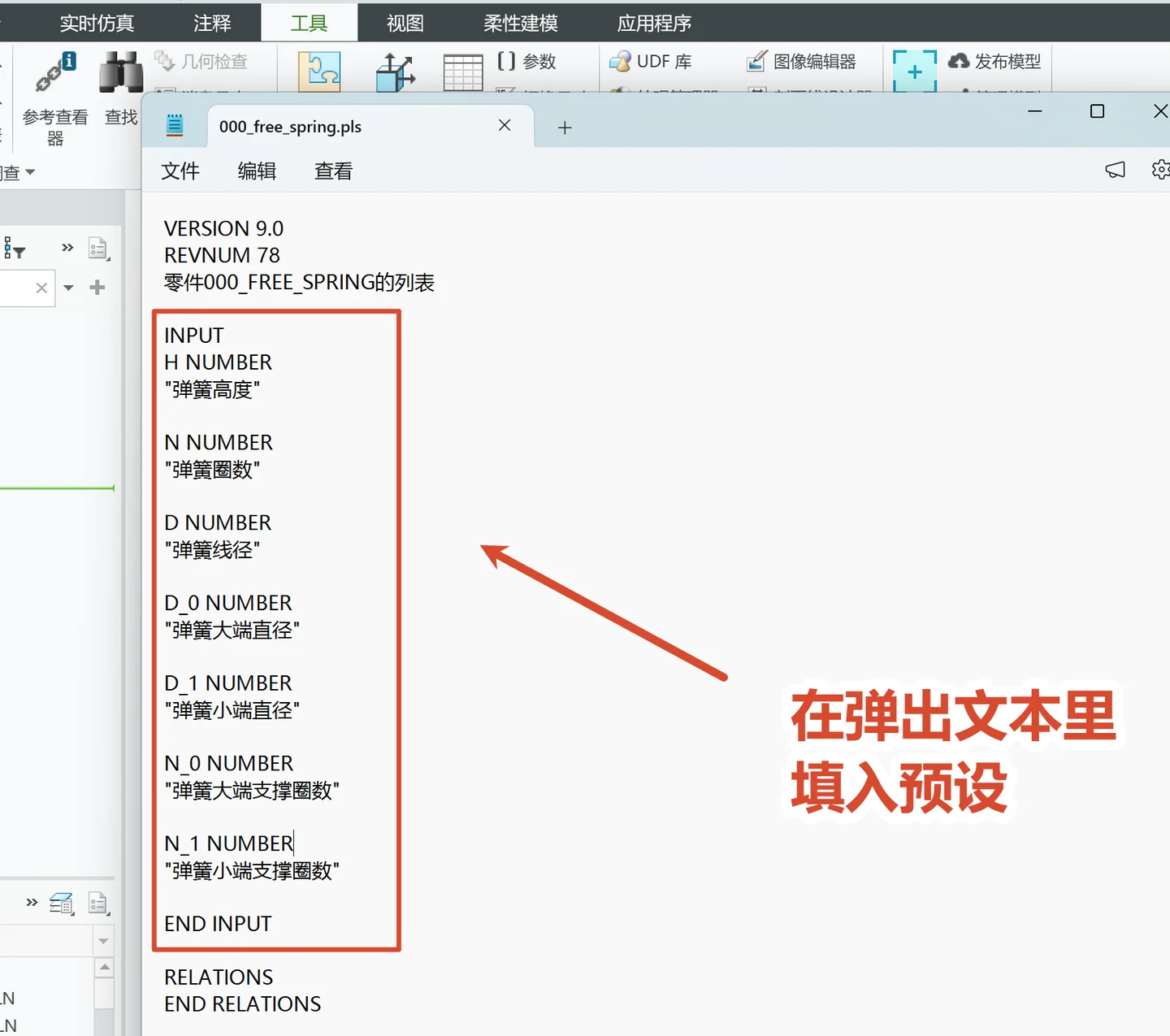

在这两行之间，把七个参数写进去：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

INPUT
H NUMBER
"弹簧高度"

N NUMBER
"弹簧圈数"

D NUMBER
"弹簧线径"

D_0 NUMBER
"弹簧大端直径"

D_1 NUMBER
"弹簧小端直径"

N_0 NUMBER
"弹簧大端支撑圈数"

N_1 NUMBER
"弹簧小端支撑圈数"

END INPUT

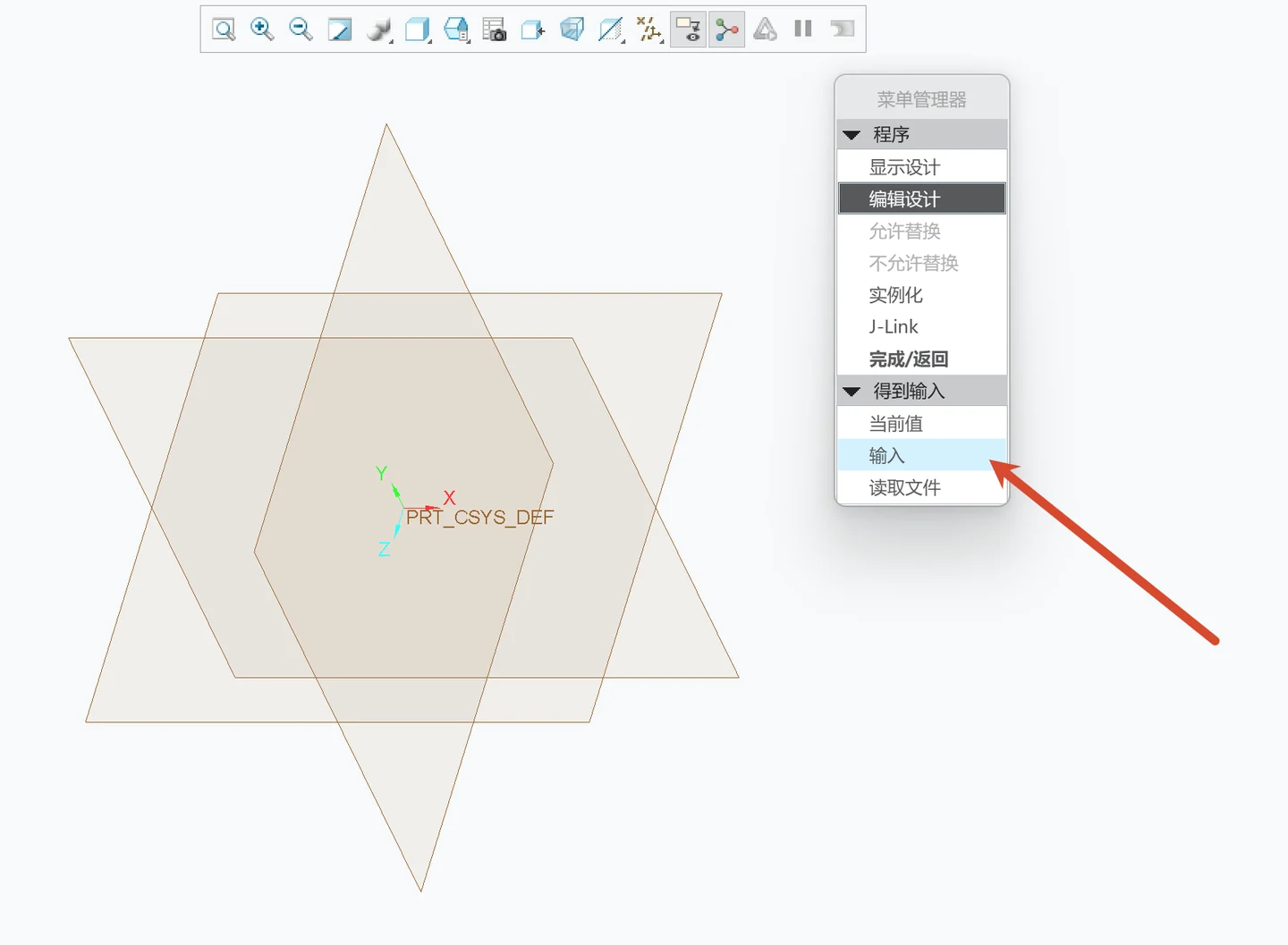

保存、关闭，然后重新生成。Creo 会走进「得到输入」这一步：

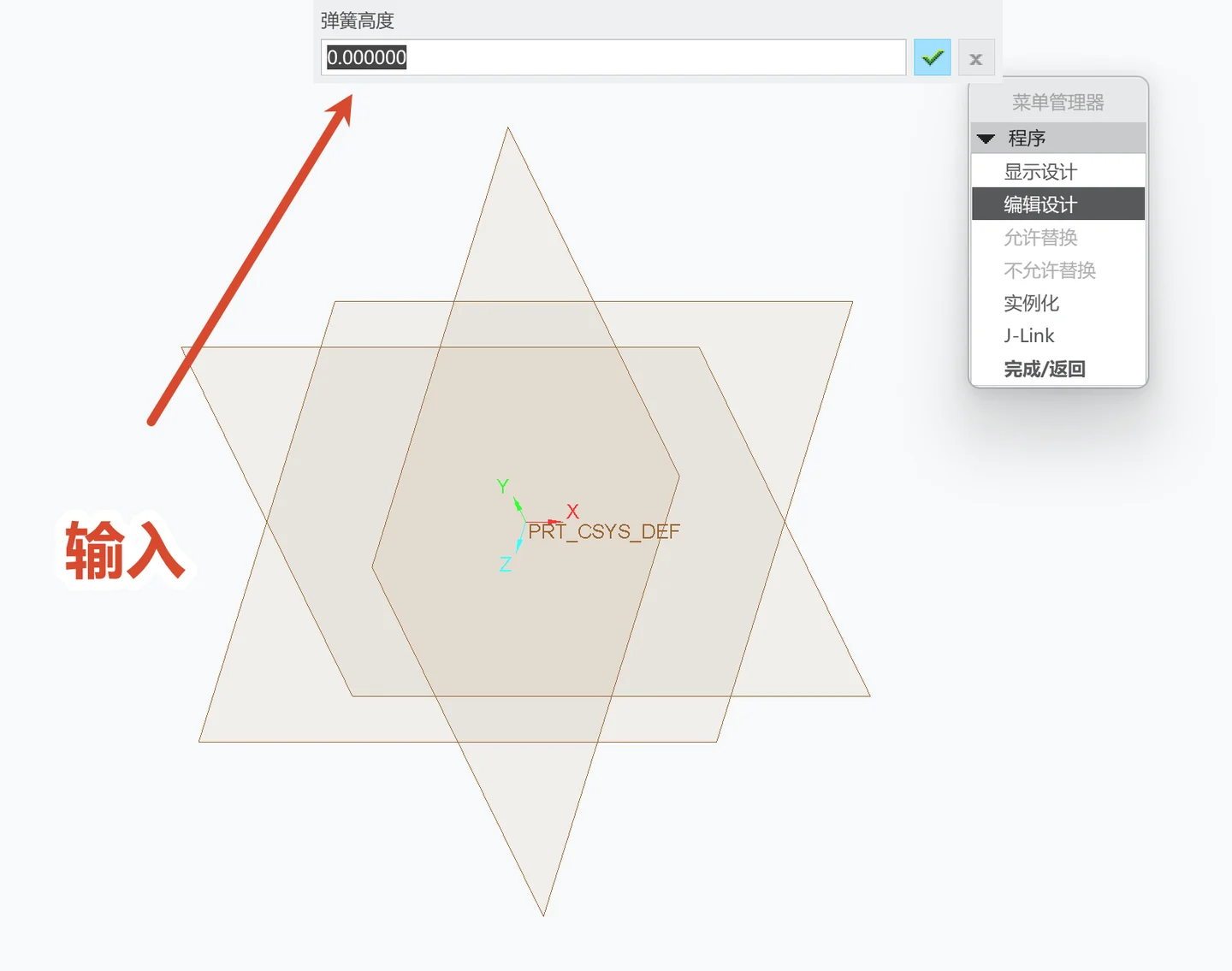

选「输入」，它会按你声明的顺序，一个一个弹输入框：

到这一步，模型里的 H、N、D、D_0、D_1、N_0、N_1 就已经是可以外部驱动的变量了。接下来要做的，是让几何真的听它们的话。

四、第二步：三段柱坐标方程曲线

4.1 为什么用柱坐标

弹簧是绕着轴转的。用笛卡尔坐标 (x, y, z) 写螺旋线，你得写 cos、sin；用柱坐标 (r, theta, z)，螺旋线就是三行大白话：

• r —— 离轴多远（半径）
• theta —— 转到哪个角度
• z —— 爬到多高

Creo 的「来自方程的曲线」支持柱坐标，而且自带一个参数 t，范围 0 → 1。把 t 理解成“走完这条曲线的进度条”，所有公式就都好写了。

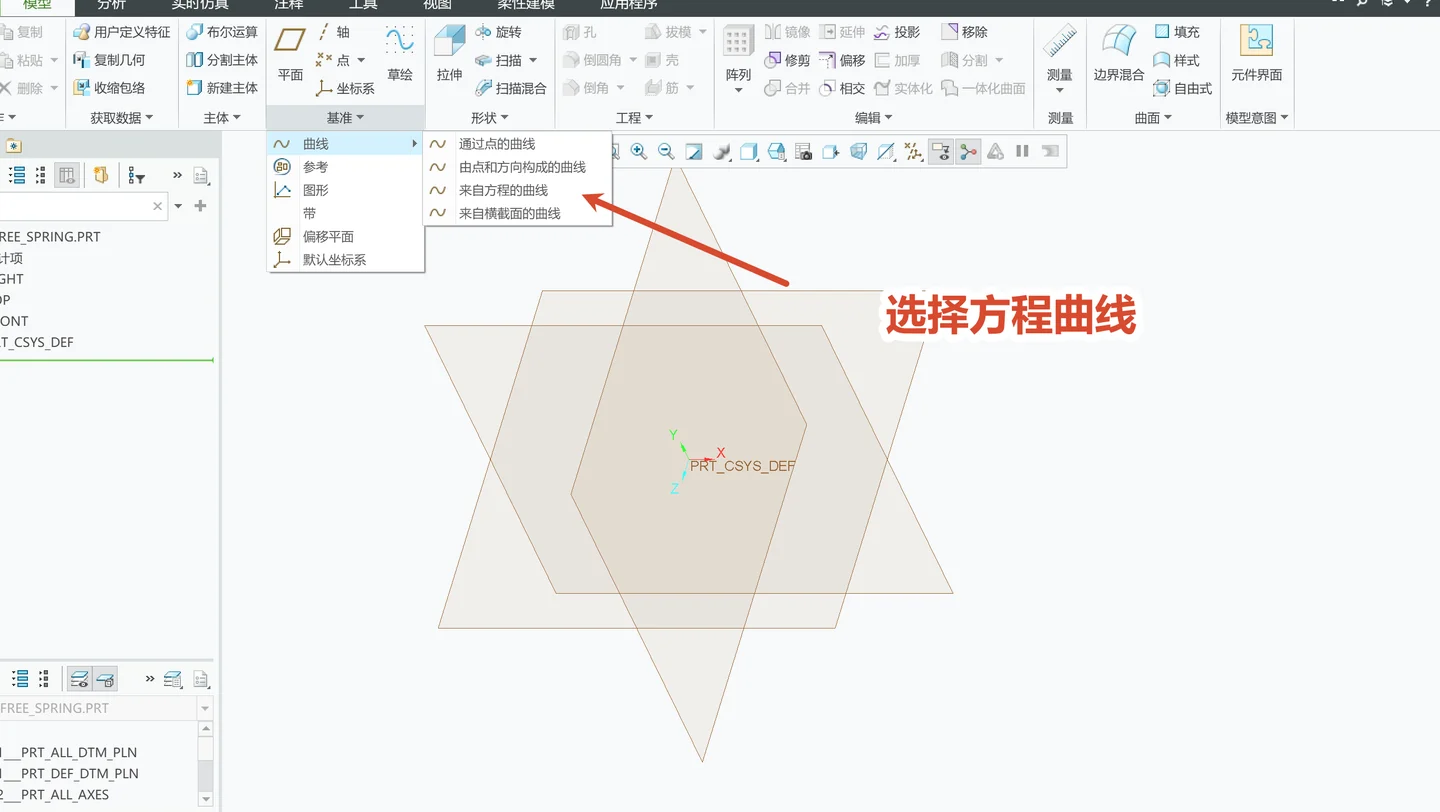

入口在「模型」选项卡的曲线下拉里：

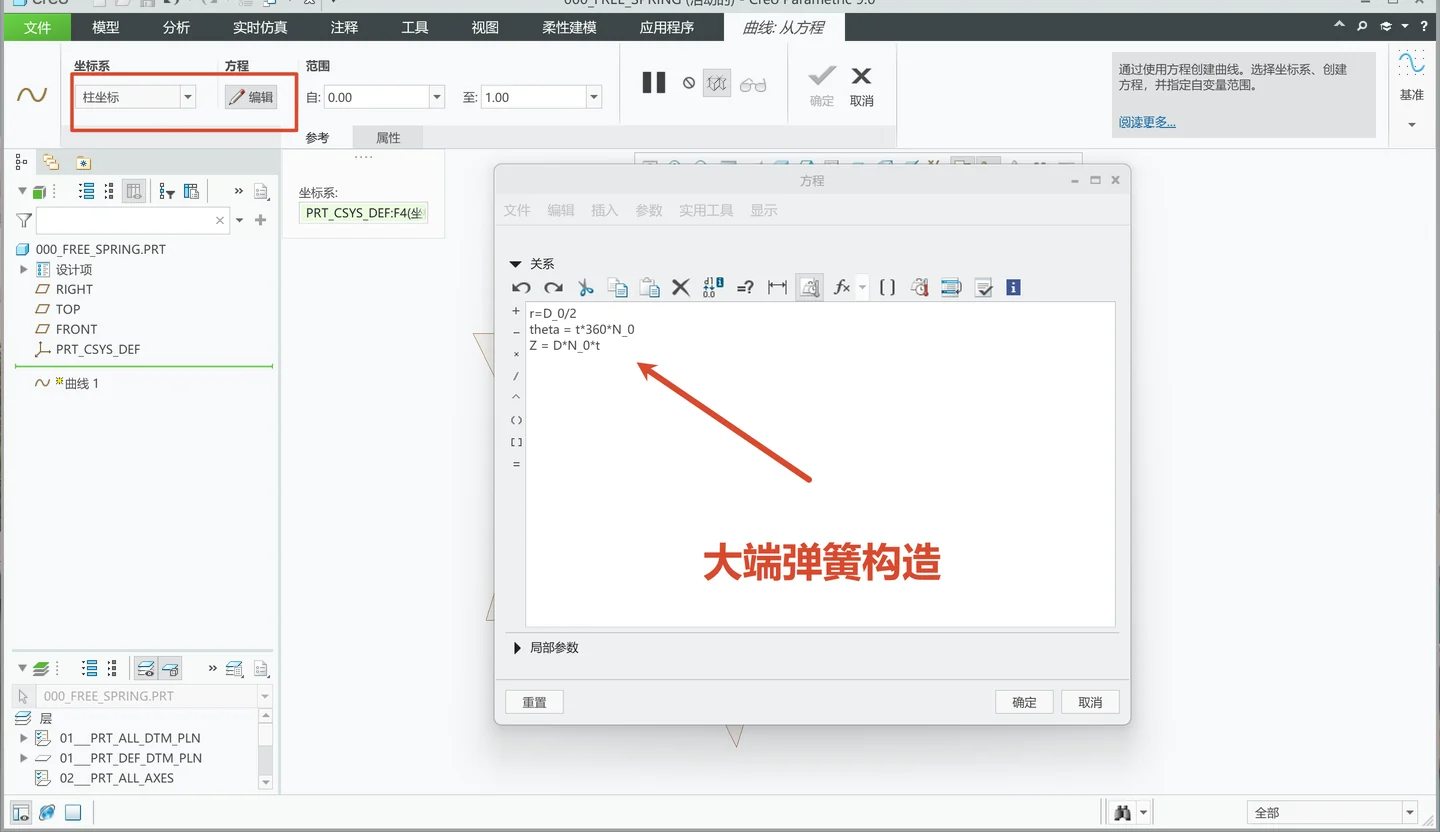

4.2 大端支撑圈

1
2
3

r     = D_0/2
theta = t*360*N_0
z     = D*N_0*t

逐行读：

• r = D_0/2 —— 半径恒定，就是大端半径。这是“等径”的含义。
• theta = t*360*N_0 —— t 从 0 走到 1，角度扫过 N_0 个整圈。
• z = D*N_0*t —— 高度从 0 升到 D*N_0。总高 ÷ 圈数 = D，也就是螺距等于线径，圈与圈正好相贴。

这三行就是“并紧的支撑圈”的完整数学描述。

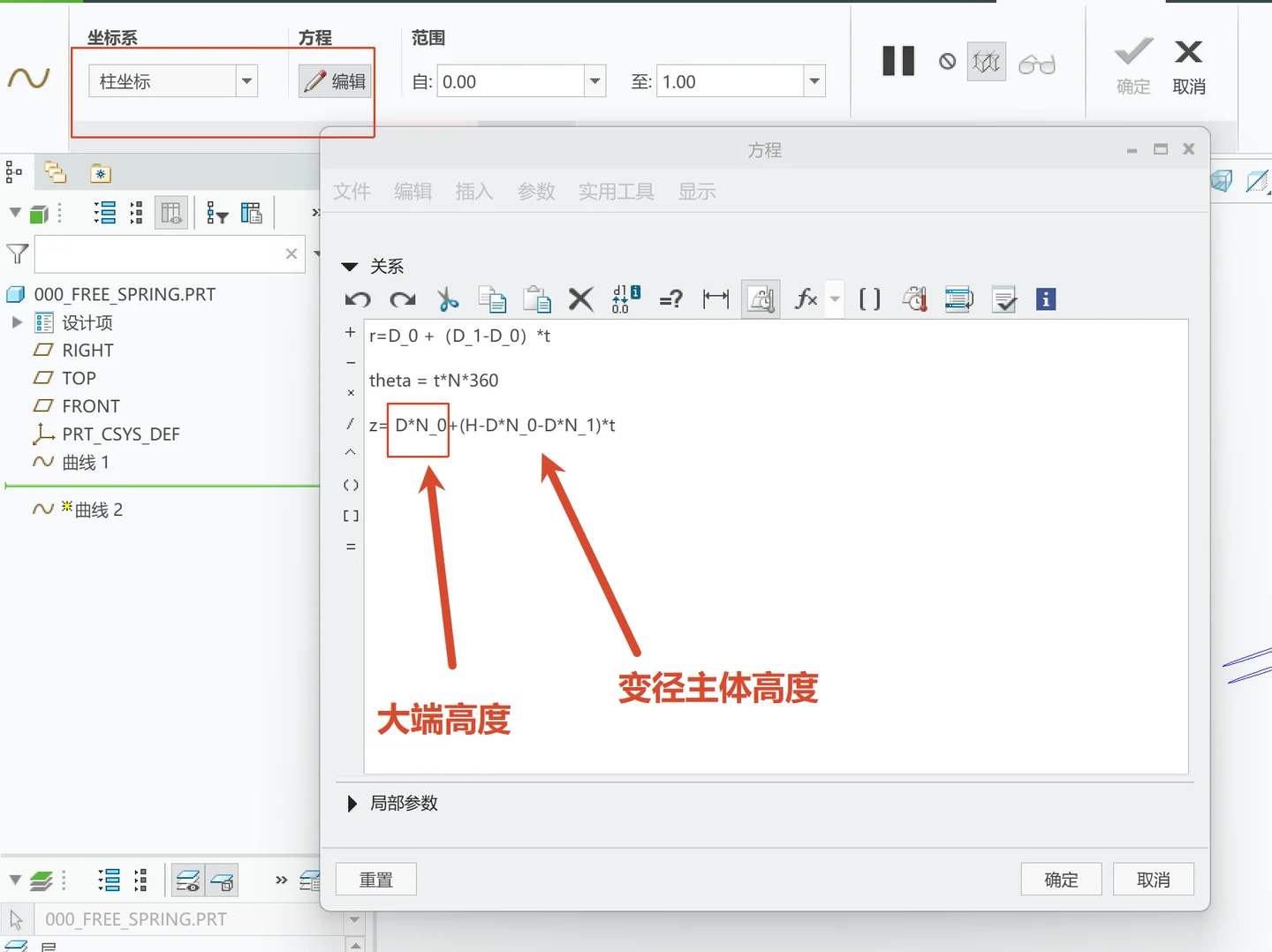

4.3 变径主体

主体是最容易写错的一段。

1
2
3

r     = (D_0 + (D_1-D_0)*t) / 2
theta = t*N*360
z     = D*N_0 + (H - D*N_0 - D*N_1)*t

• r = (D_0 + (D_1-D_0)*t)/2 —— t=0 时 r = D_0/2，t=1 时 r = D_1/2，中间线性过渡。这就是“变径”。
• theta = t*N*360 —— 主体扫 N 圈。
• z = D*N_0 + (H - D*N_0 - D*N_1)*t —— 起点接在大端顶部 D*N_0，终点停在 H - D*N_1，把最上面 D*N_1 的高度留给小端支撑圈。

⚠️ 这里我踩过一个坑，值得单独说。

我第一版写的是 r = D_0 + (D_1-D_0)*t——忘了除 2。

大端那一段我用的是 D_0/2（半径），主体这里却直接拿直径当半径用了。结果主体比大端整整胖一倍，两段根本接不上。

教训：凡是用 D 开头的参数，先问一句“我现在要的是直径还是半径”。 后来改成 (D_0 + (D_1-D_0)*t)/2，把整个表达式括起来再除 2，就不会漏。

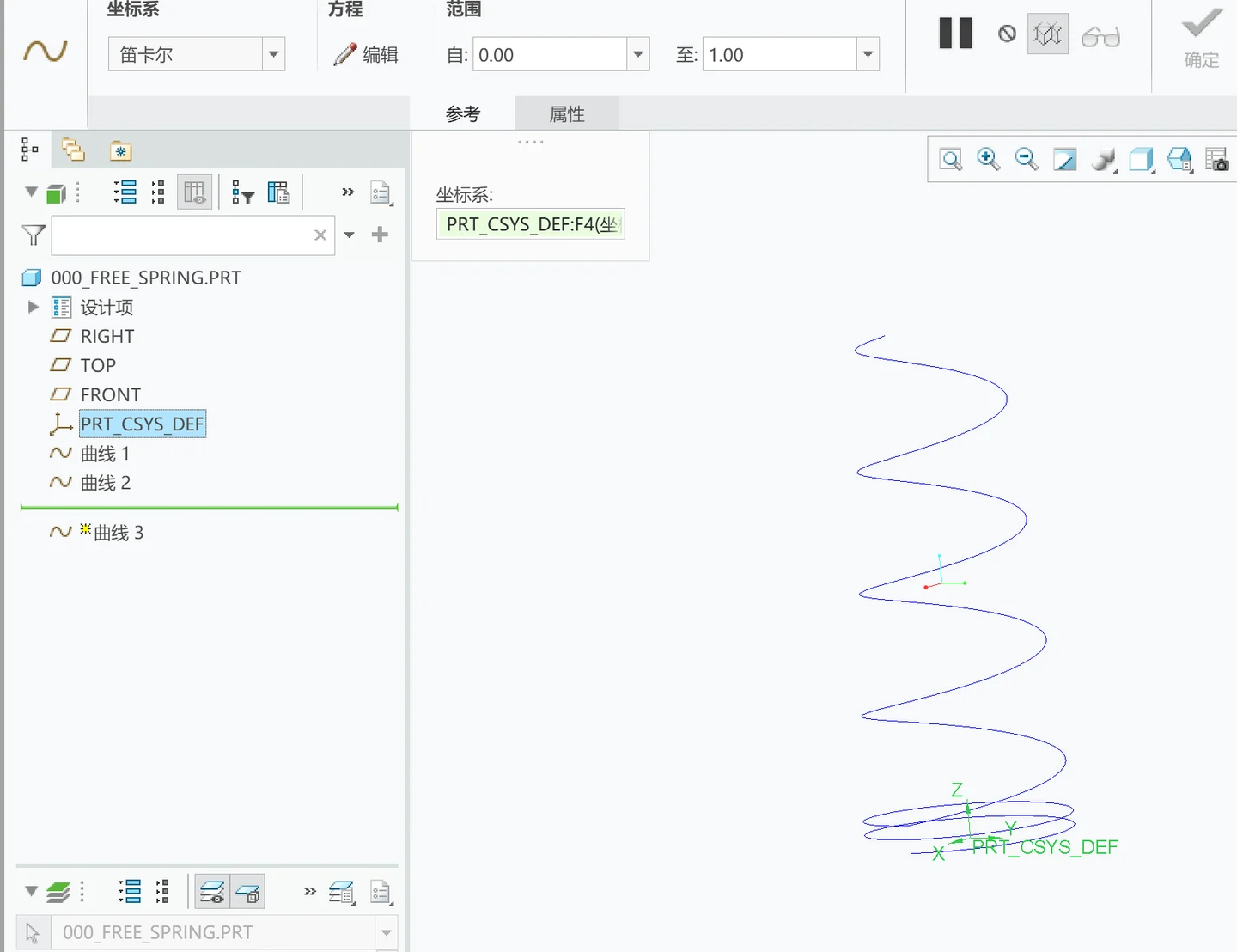

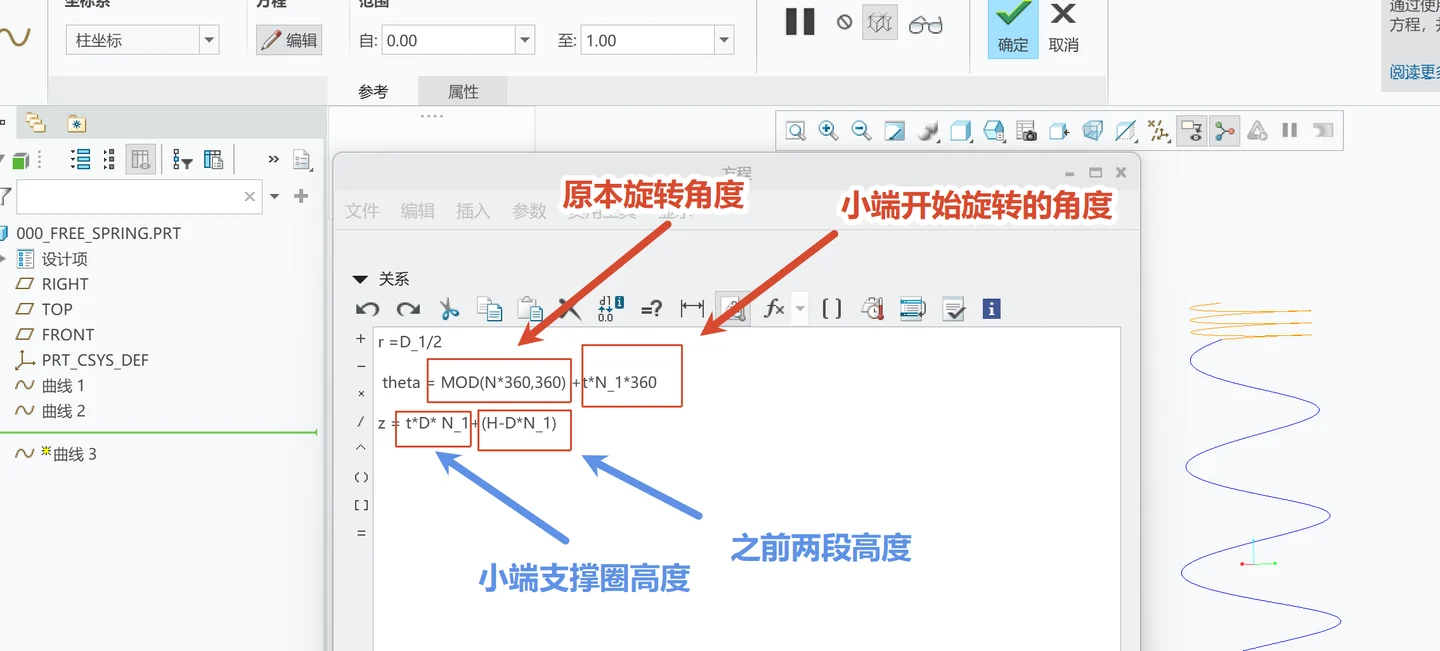

4.4 小端支撑圈

1
2
3

r     = D_1/2
theta = MOD(N*360, 360) + t*N_1*360
z     = t*D*N_1 + (H - D*N_1)

前两行好懂，关键是 theta 里那个 MOD(N*360, 360)。

它是干什么的？ 主体扫了 N 圈，累计角度是 N*360。小端必须从主体停下来的那个方位角接着转，否则会出现一个角度错位——曲线在接缝处“错位一格”。

• 如果 N 是整数，比如 N=10，那么 MOD(3600,360) = 0，小端从 0° 开始，正好接上。
• 如果 N 是 10.5 这种带半圈的，MOD(3780,360) = 180，小端就必须从 180° 起步。

MOD 把“累计转了多少度”折算回“现在停在哪个方位”。写参数化模型时，凡是涉及角度累积的地方，都要做这一步折算。

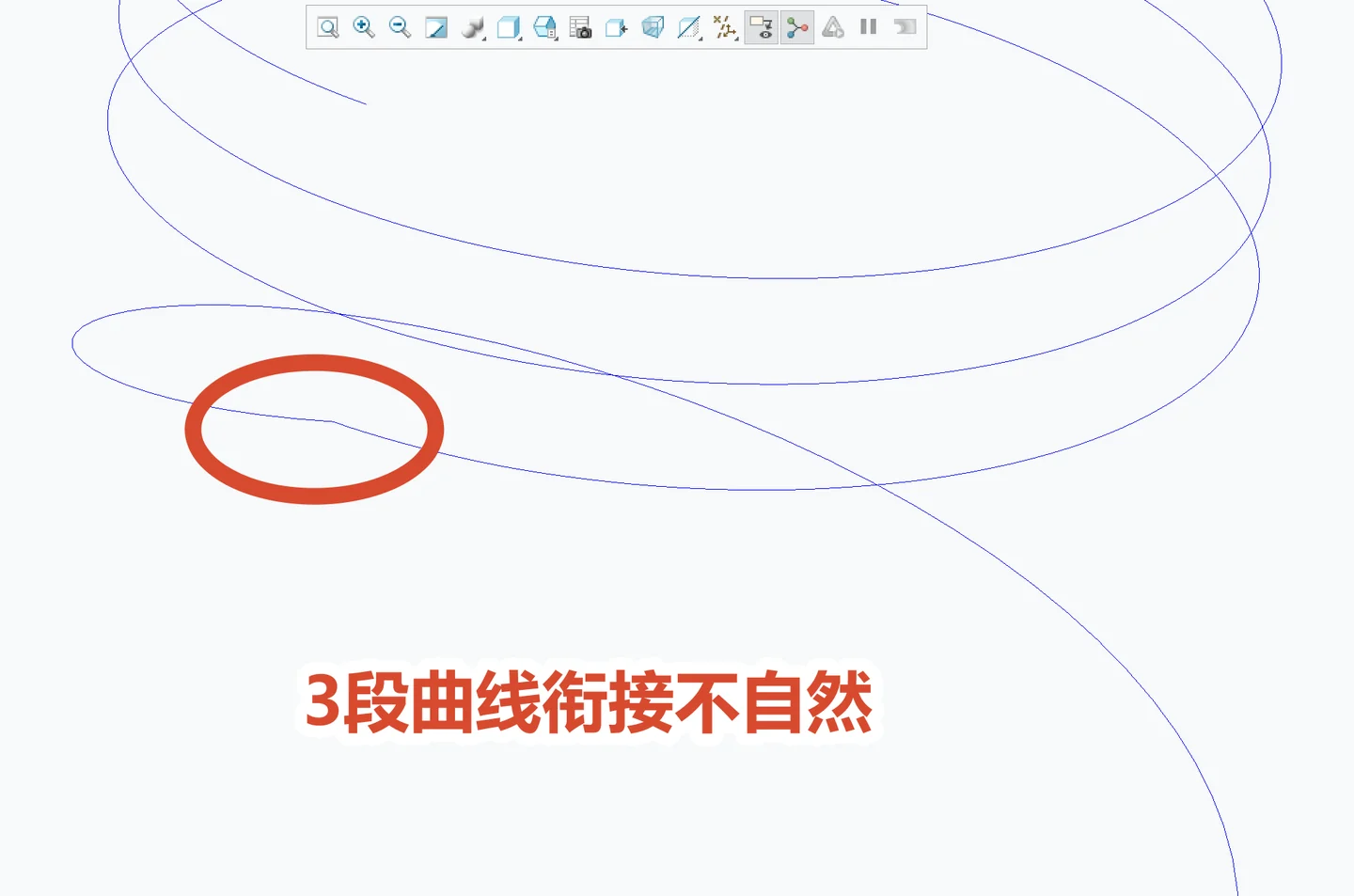

五、踩坑：三段曲线接缝不自然

三段曲线都建出来了，拼在一起一看——不对。

现象： 每段曲线单独看都是光滑的，但接缝处出现一个折角。

原因： 三段方程各自只保证了端点位置重合——数学上叫 C0 连续。但它们没有保证端点处的切线方向一致——C1 连续。

大端是等半径密绕，螺旋升角是固定的；主体半径在变，螺旋升角也在变。两段在接缝处的位置虽然对上了，但“前进方向”不一样，视觉上就是一个折角。

其实方程也能解决这个问题。 把半径改成 t² 缓入——r = D_0/2 + (D_1-D_0)/2*t²——接缝处的 dr/dθ 就等于 0，自然和大端的固定升角接上。

但我最后没走这条路：缓入段要多长得反复试，而且换一种弹簧（带锥度的、两端圈数不等的）就得重新推一遍公式。几何补线更省事，也更通用——它根本不关心方程长什么样。

解法走的是几何路线：建点 → 修剪 → 补线。

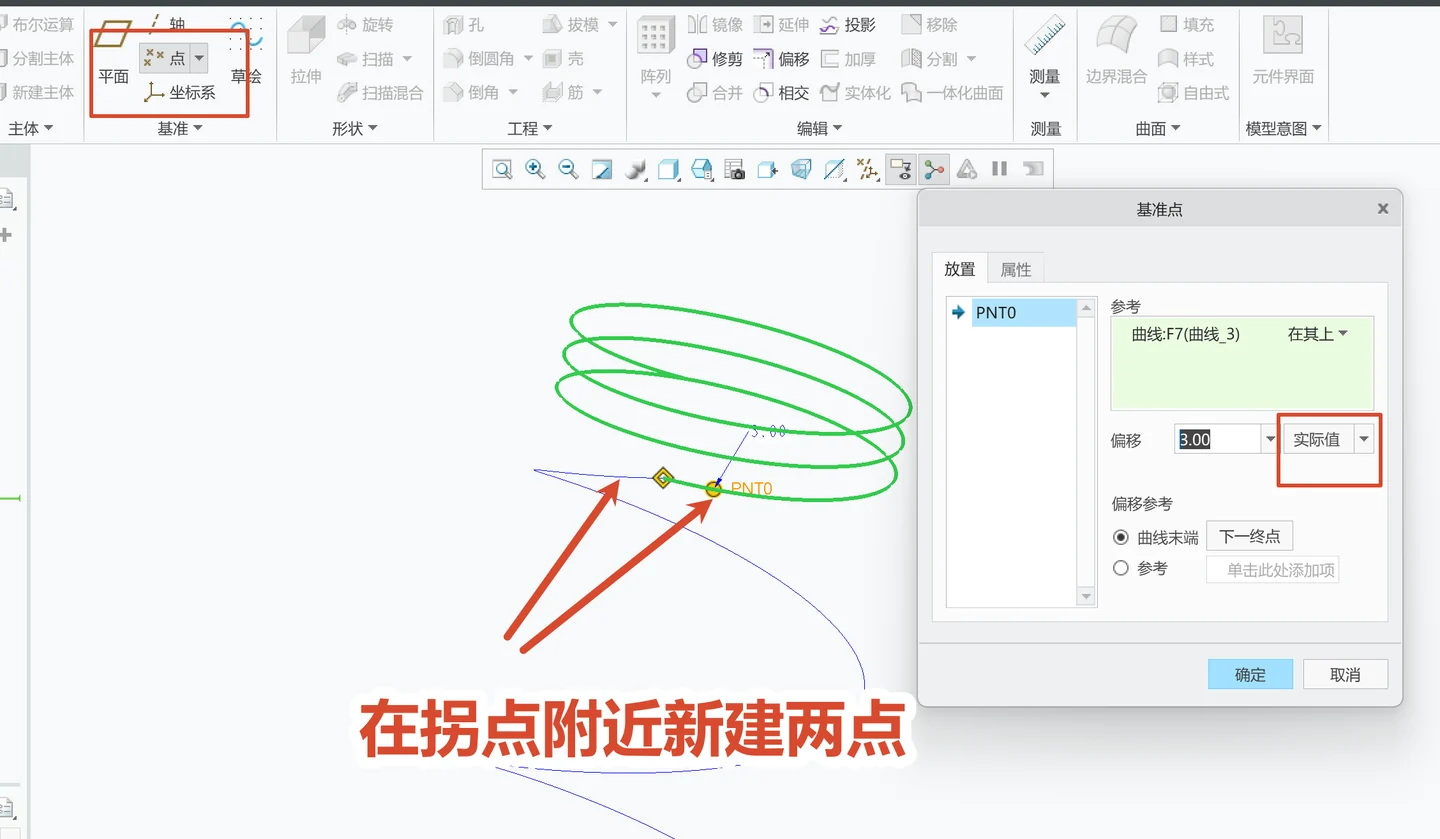

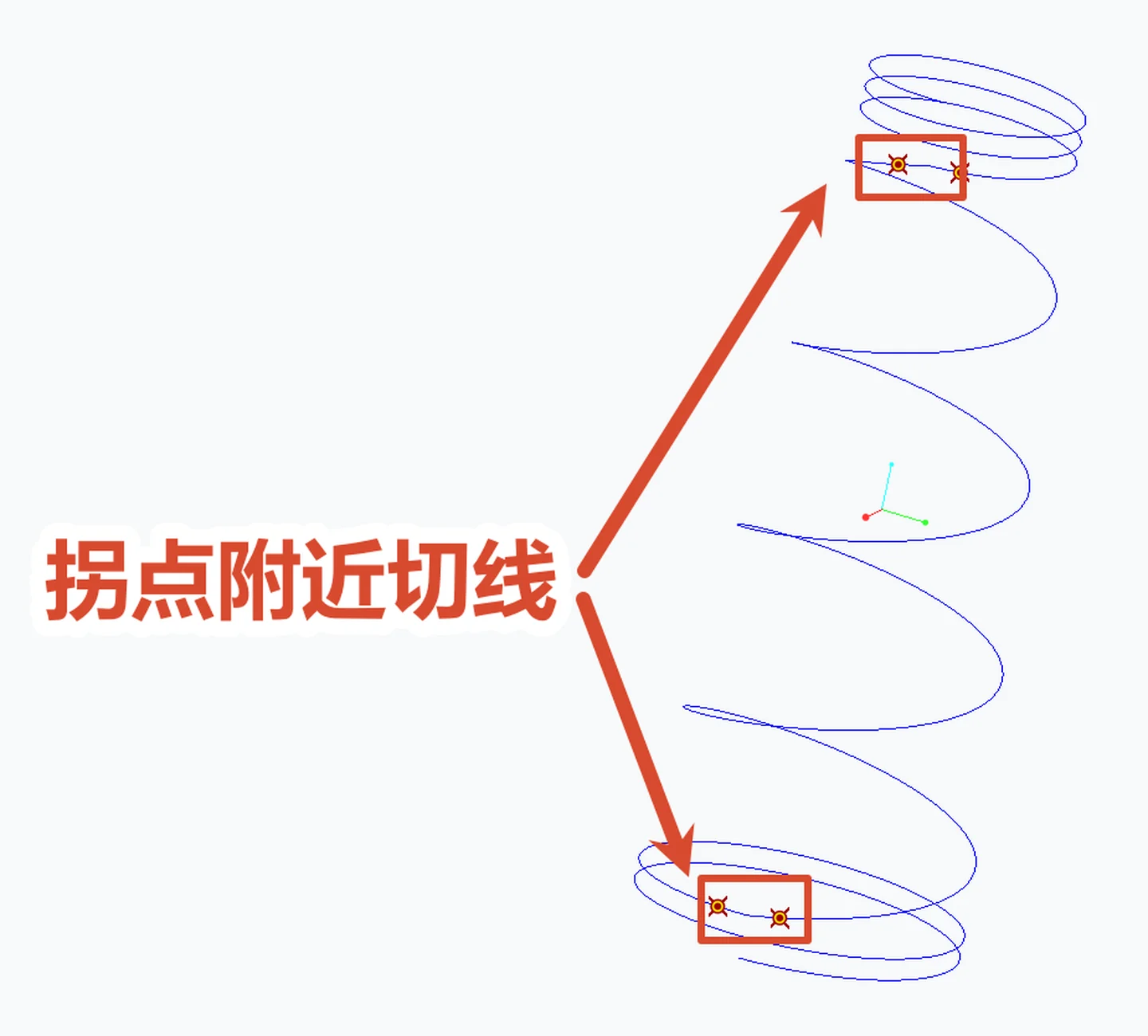

5.1 在接缝两侧各建一个基准点

在接缝两侧各建一个点，各自距离接缝 3mm。这两个点是后面补线的两个端点。

5.2 剪掉折角

用「修剪」把三段曲线各自在基准点处切断。模型树里会多出 修剪1~修剪4——两处接缝、每处剪两条，一共四刀。

剪完之后，原来带折角的那一小段就没了，留出一段空隙。

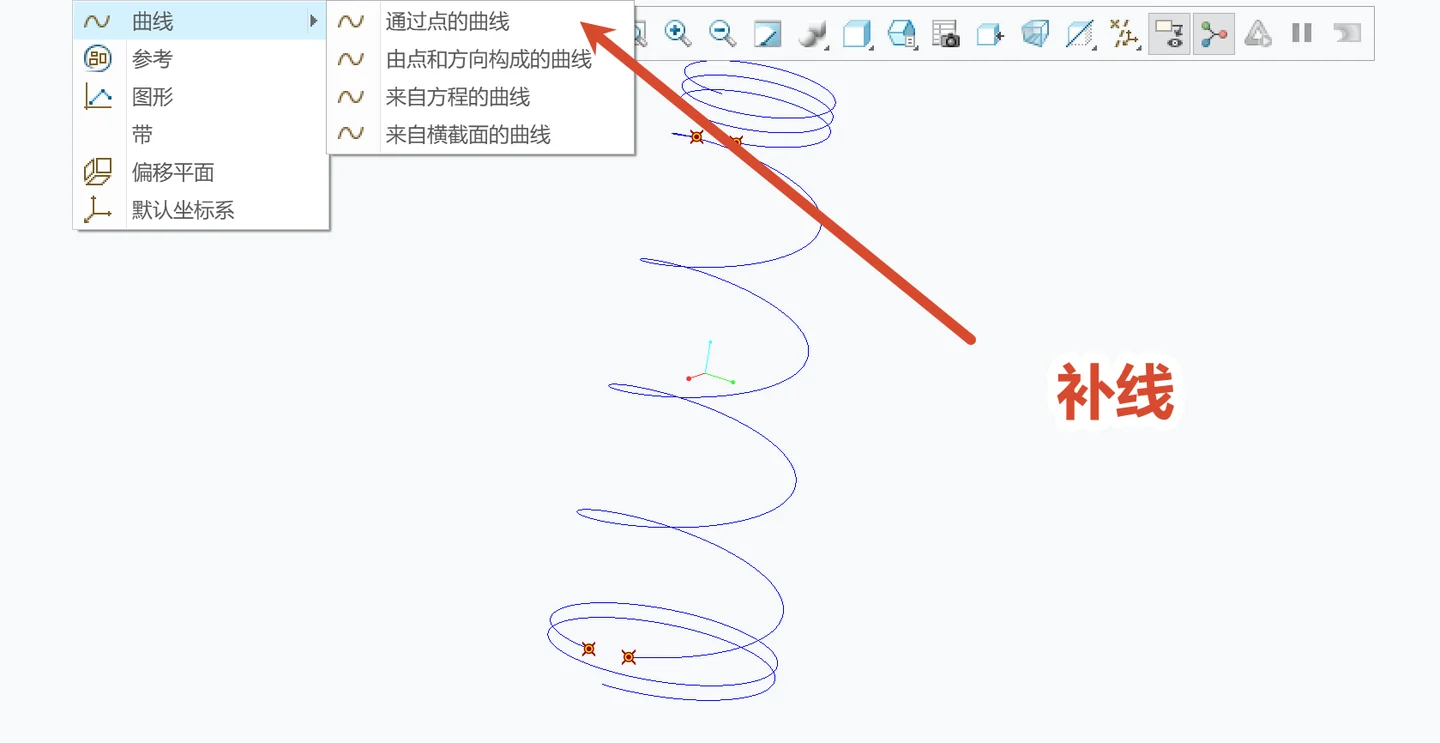

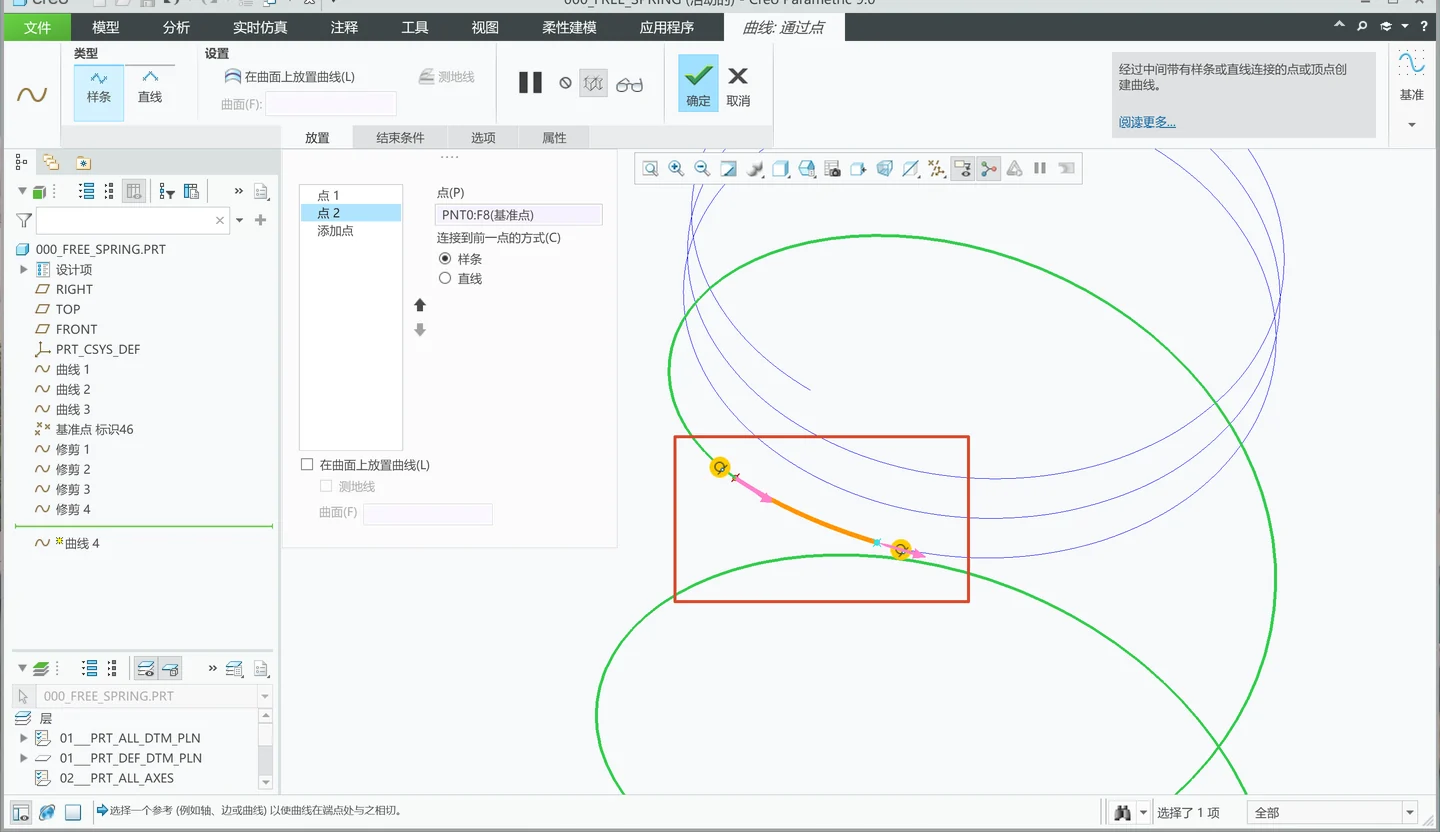

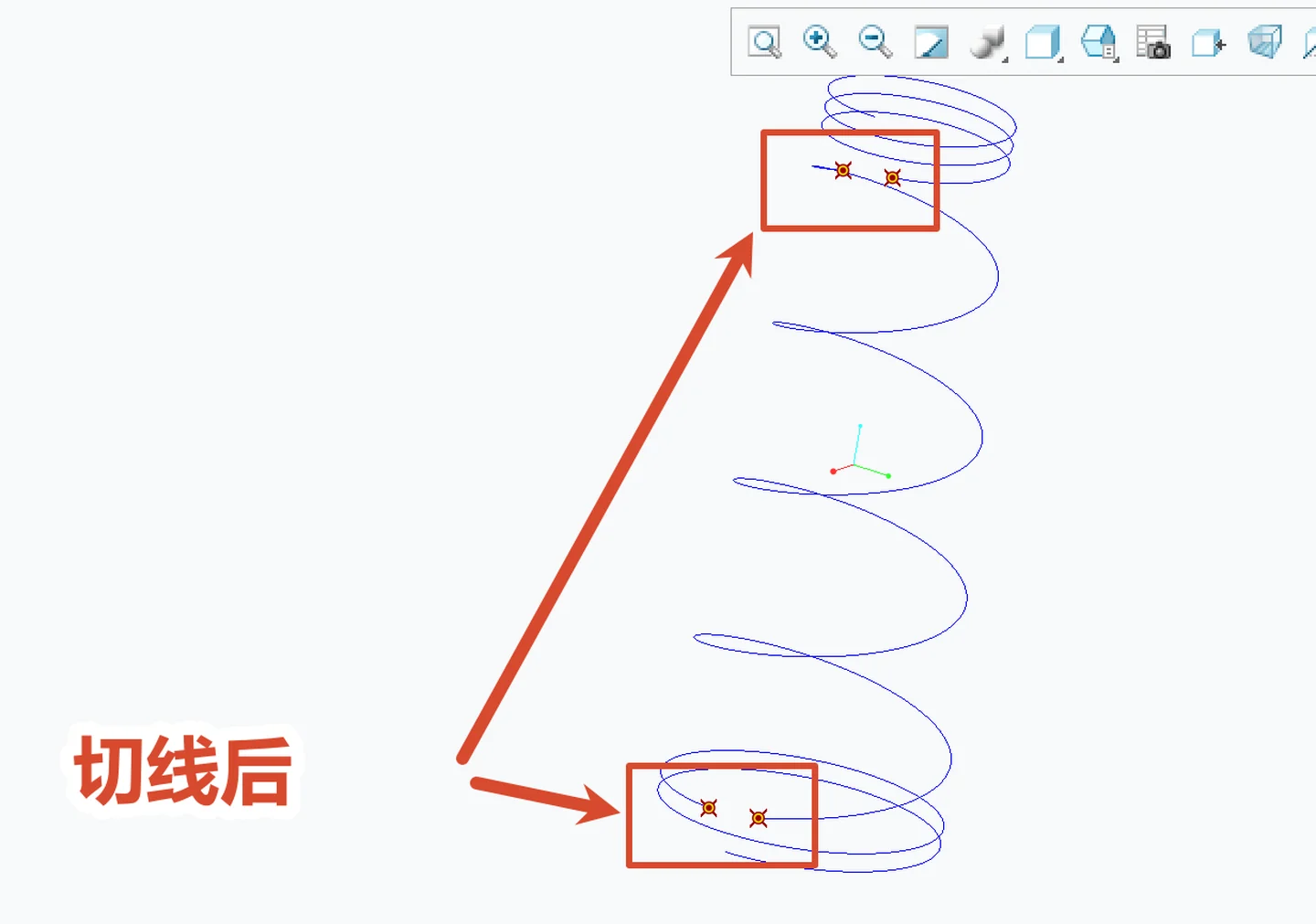

5.3 用「通过点的曲线」补上

核心思路：与其和方程较劲，不如在折角处开一个 6mm 的口子，用一段样条把它缝上。 样条会在两个端点自动贴合相邻曲线，比硬凑公式省事得多。

六、拼接与扫描

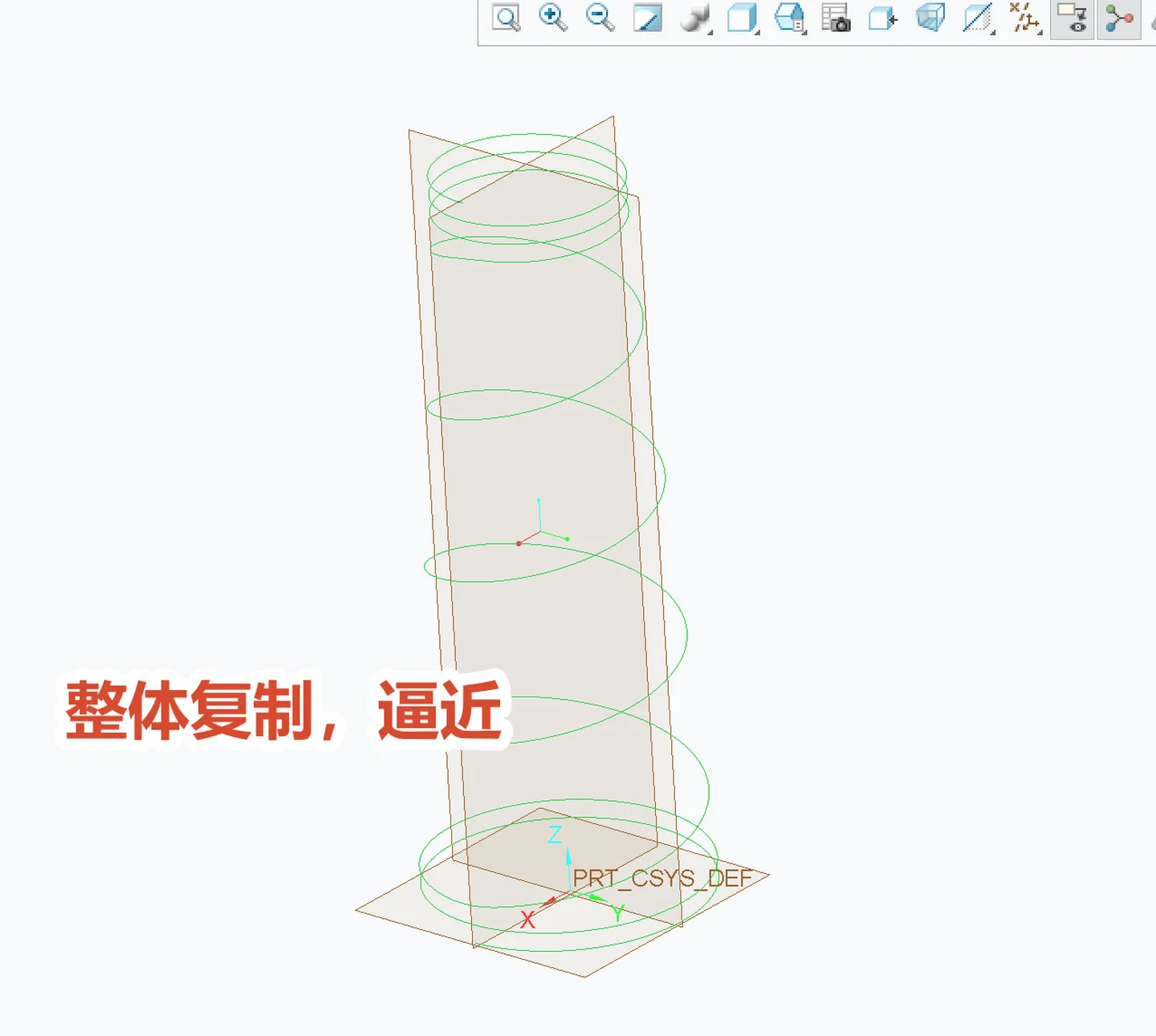

两处接缝都用同样的方法处理完，再检查一下整条曲线的连续性：

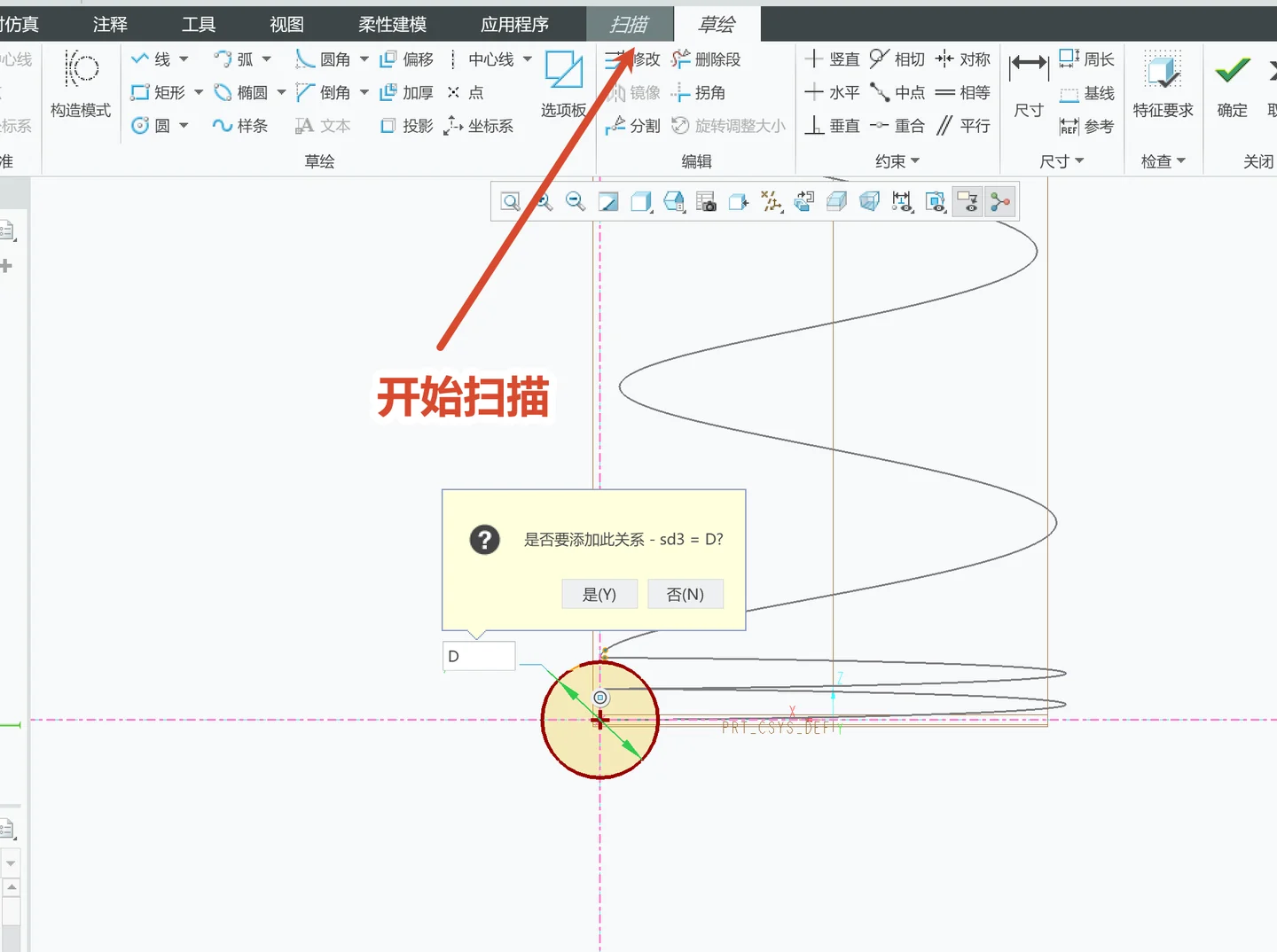

然后扫描成实体。扫描的截面是一个直径 D 的圆：

这个弹框是整件事的关键一步。 sd3 是截面圆的直径尺寸，把它和 D 关联之后，线径就跟着参数走了。少了这一步，前面七个参数白做。

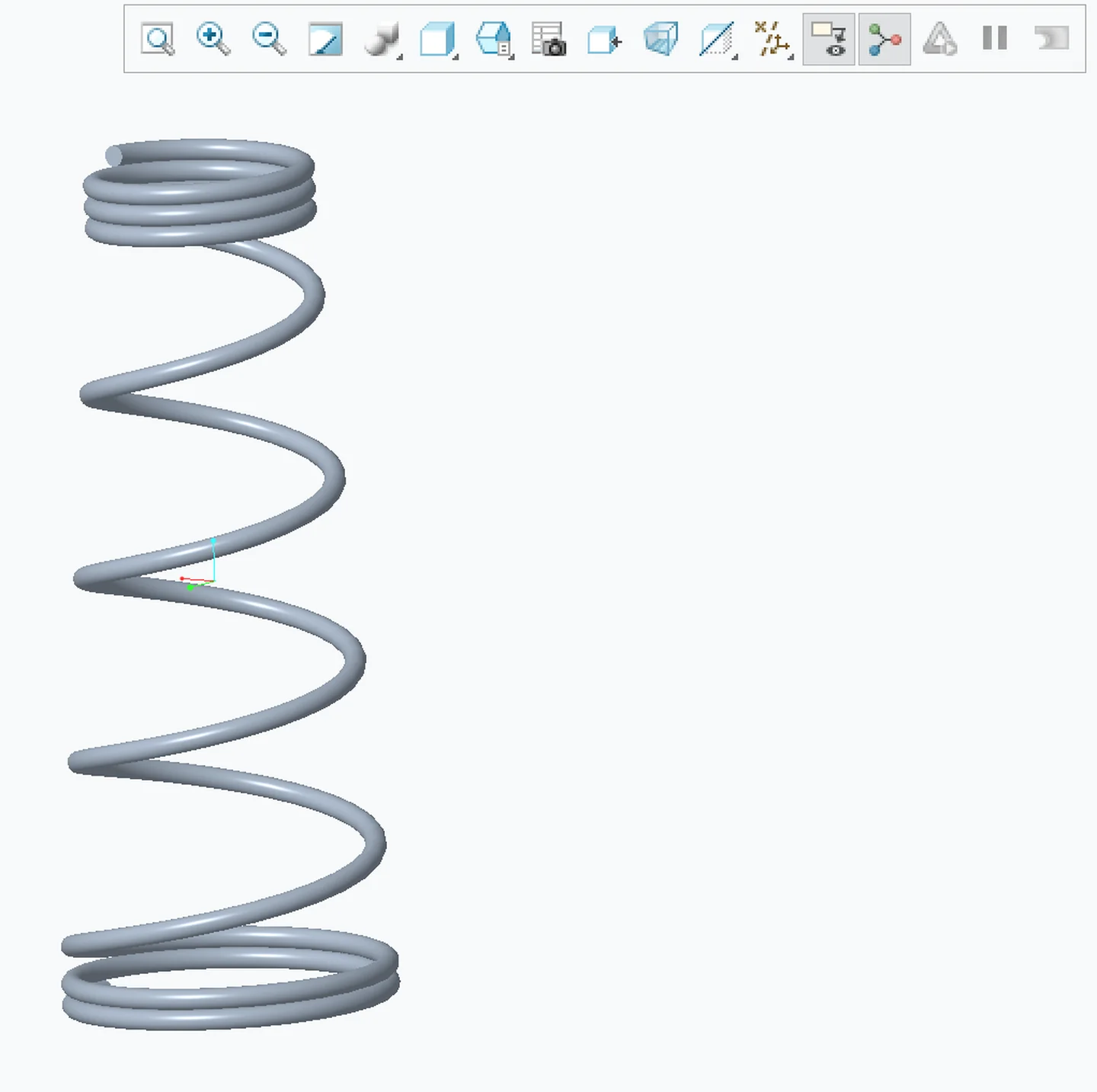

七、验证：改一个参数

模型建完了，来验证它到底是不是活的。

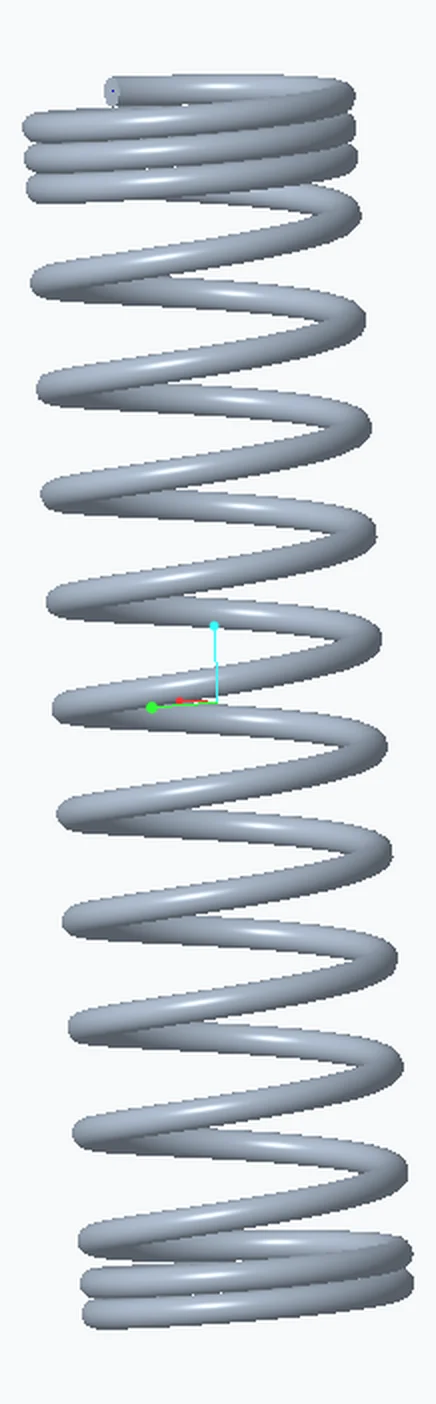

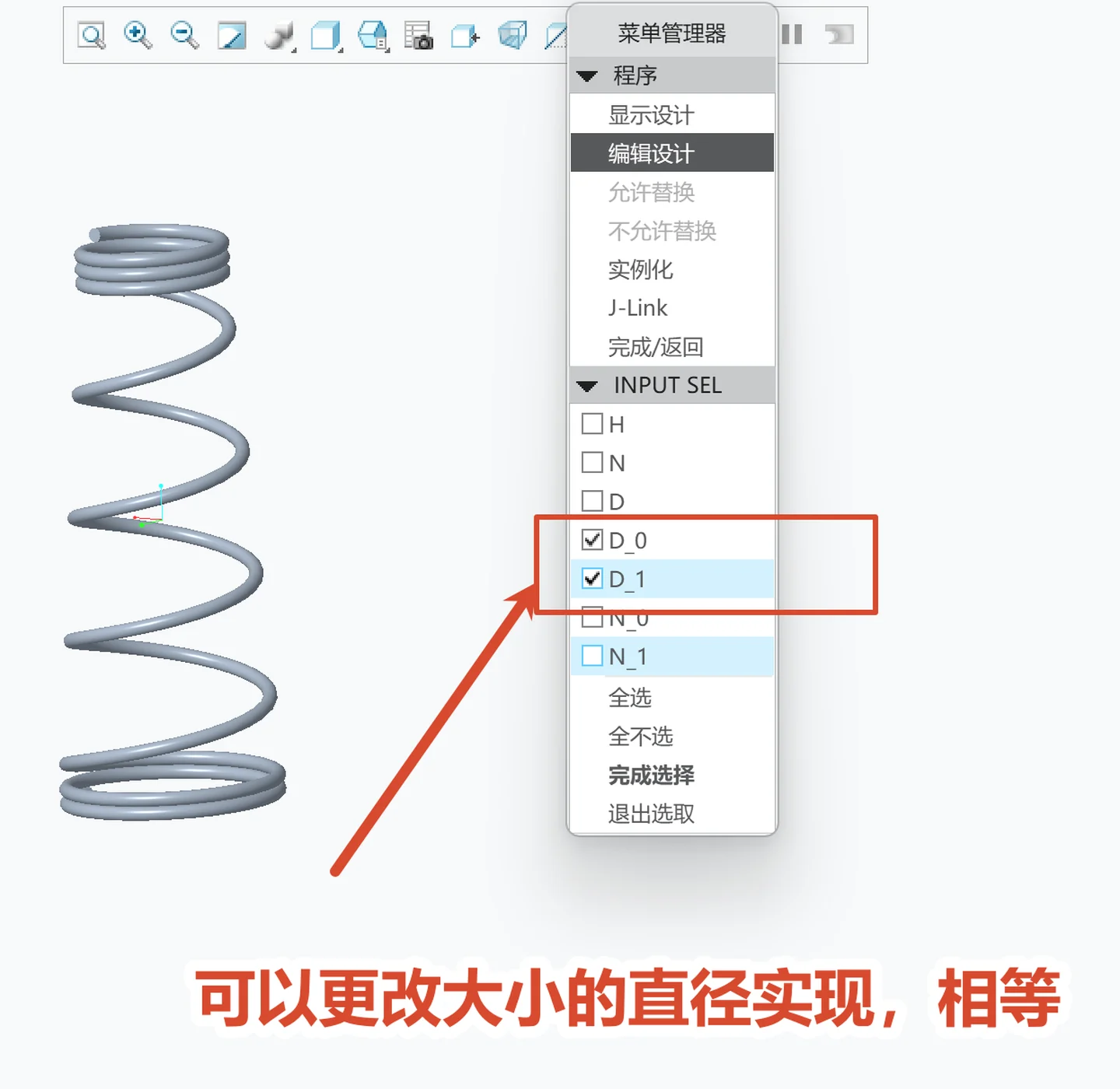

重新生成 → 程序 → 得到输入 → 输入，然后把 D_0 和 D_1 改成一样的值：

注意最后这张图的意义： D_0 = D_1 时，主体方程里的 (D_1-D_0) 变成 0，r 退化成常数。一套方程同时覆盖了变径弹簧和等径弹簧，不需要建两个模型。

这就是参数化的价值——不是省了画图的时间，是省了“每种规格建一个模型”的维护成本。

八、小结：这套方法还能用在哪

把这次的套路抽象出来：

这套方法不只能做弹簧。 凡是满足这两个条件的零件，都可以照搬：

• 形状能用参数方程描述（螺旋、渐开线、摆线、凸轮轮廓……）
• 尺寸之间有明确的数学关系（齿数决定分度圆、圈数决定高度……）

齿轮、蜗杆、波形弹簧、异形螺旋管——思路完全一样。

至于“三段曲线接缝”这个坑，其实是个通用规律：只要你是分段拼一条曲线，接缝处就一定会出现 C1 不连续。 与其在方程上死磕，不如老老实实建点、修剪、补样条。这是我在这件事上学到的最实用的一招。

源码模型：000_free_spring.prt（Creo Parametric 9.0） 初始参数：H=80, N=10, D=2, D_0=30, D_1=20, N_0=2, N_1=3 文件最终保存状态：D_0 与 D_1 都已改成 20 —— 就是第七节那次验证的结果
